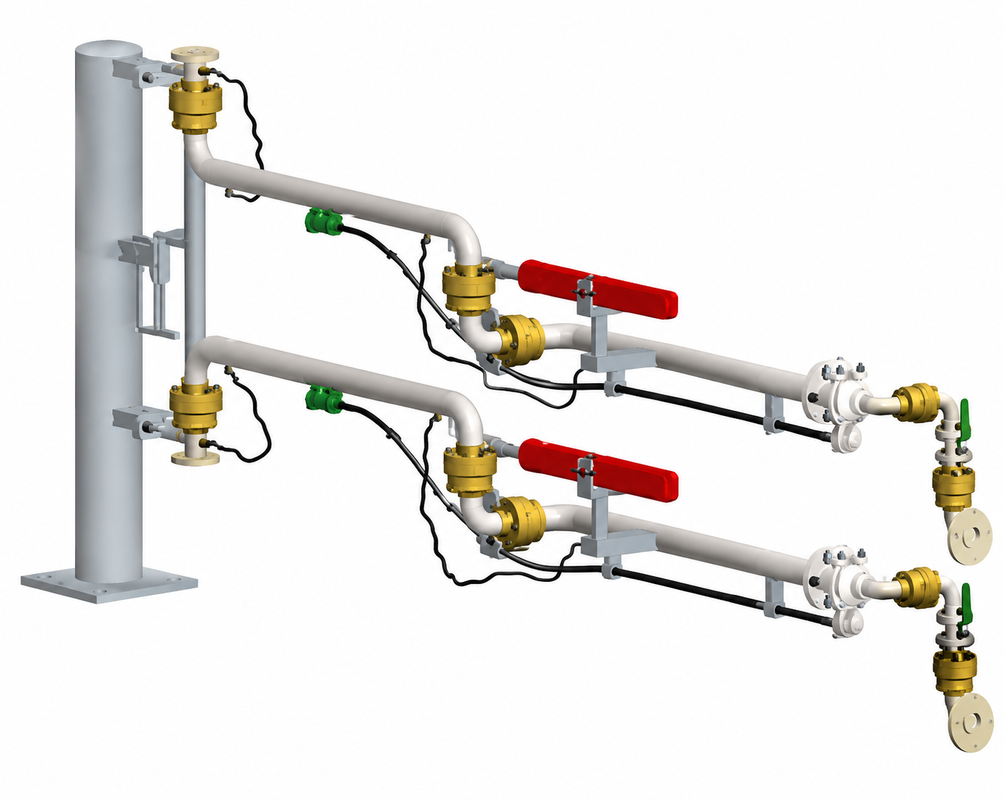

蒸気回収の付いた上部ロードアーム

トップローディングアーム（蒸気回収機能付き）

説明

クローズドループトップローディング用途向けに設計されたこの蒸気回収ローディングアームは、安全かつ信頼性の高い揮発性および毒性流体のロードタンカーおよび鉄道車両への移送を提供します。統合された蒸気回収システムは、ローディング中に揮発性の高い蒸気を捕捉・回収し、製品ロス、排出量、環境への影響を低減します。

仕様

呼び径：DN50～DN200（液相）、DN50～DN100（気相）

設計圧力：-0.06MPa～2.5MPa

設計温度：-40℃～+230℃
配管材質：炭素鋼/ステンレス鋼/PTFEライニング
ドロップパイプ材質：アルミニウム合金またはその他の材質
特徴
・

柔軟なスイベル設計：

 ・
テレスコピックドロップパイプオプション：

背の高いタンカー向けに、テレスコピックドロップパイプを提供してボトムアップ充填を可能にし、乱流を低減し、ローディング効率を向上させることができます。

 飛散・噴出効果の低減：
ドロップパイプデフレクターまたは45°の角度付き充填パイプアウトレットを取り付けることで、飛散や噴出を最小限に抑え、ローディング操作中のタンカー構造を保護するのに役立ちます。

・

 インボードアームロック機構は、使用しないときにローディングアームを駐車位置にしっかりと保持します。
・

スムーズでバランスの取れた操作：

 ・
効率的な配管排水：

 ・
静電気保護の強化：

帯電防止装置は、ローディングおよびアンローディング操作中に流体の流れによって発生する静電気および迷走電流を効果的に放散します。

 信頼性の高い蒸気封じ込め：
ローディングアームには、マンホール接続用のシーリングコーンと、蒸気回収用の柔軟な蒸気回収ホースが装備されており、有害な蒸気の放出を防ぎ、環境安全性を向上させます。

 オプションの作業位置ロック：
アウトボードアームロック機構は、オプションで取り付けることができ、ローディングアームを作業位置に固定します。

・

 コーンとタンカーマンホールの間のタイトで信頼性の高いシールを確保するために、押し込みシリンダーを提供できます。
