片腕の上部ロードアーム

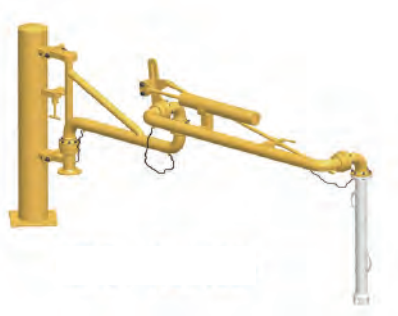

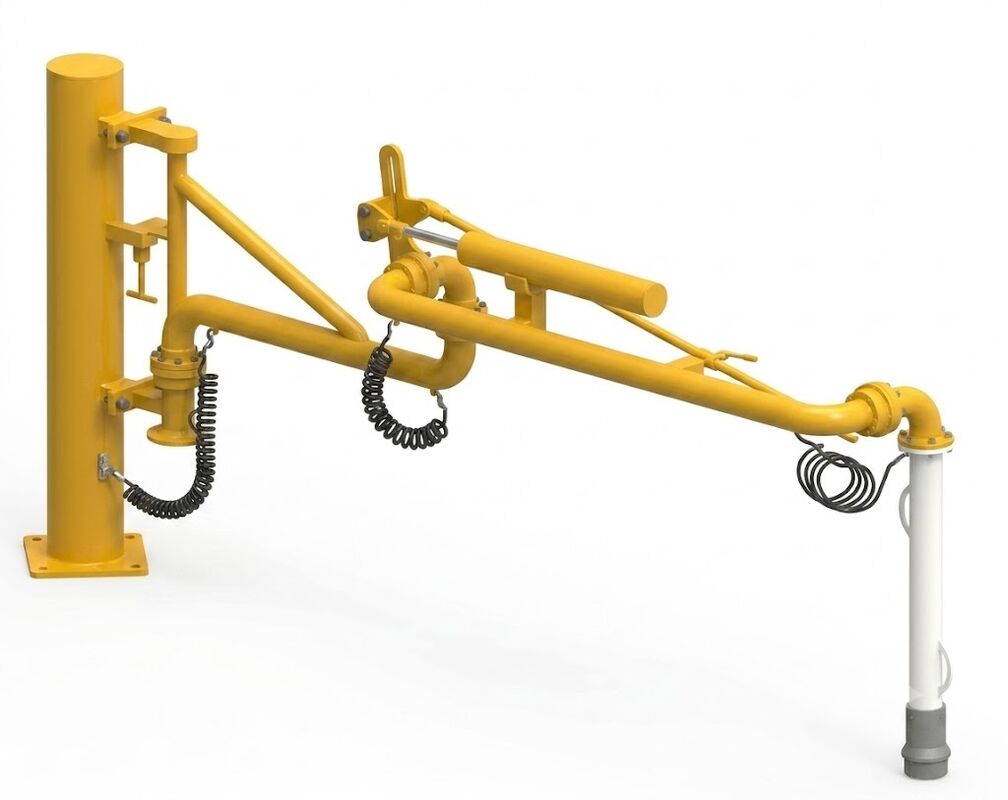

シングルアーム式トップローディングアーム

説明

シングルアーム式トップローディングアームは、ロードタンカーおよび鉄道車両のオープンデッキでの積み込み・積み下ろし作業専用に設計されています。

タンカーのマンホール上部から液体を移送することで、化学、石油、産業分野における液体ハンドリング用途に、多用途で使いやすく信頼性の高いソリューションを提供します。

仕様

呼び径: DN

40～DN250設計圧力: -0.06MPa～2.5MPa
設計温度: -40℃～+230℃
配管材質:
アルミニウム/炭素鋼/ステンレス鋼/PTFEライニングドロップパイプ材質: アルミニウム合金またはその他の材質
特徴

・

 配管アセンブリには4つのスイベルジョイントが組み込まれており、優れた柔軟性を提供し、ローディングアームが指定された作動範囲内のどこにでも配置されたタンカーに到達できるようにします。
・

テレスコピックドロップパイプオプション:

 ・
飛散・噴出効果の低減:

ドロップパイプデフレクターまたは45°の角度付きパイプアウトレットを取り付けることで、液体の飛散や噴出を最小限に抑え、タンカー構造を保護し、よりスムーズな充填作業を保証します。

 安全な作業位置ロック:
アウターアームロック機構により、積み込み作業中にローディングアームを作業位置に確実に保持します。

・

 インナーアームロック機構により、使用しないときはローディングアームを安全な駐車位置に固定します。
・

 スプリングシリンダーカウンターバランスシステムがアウターアームとフロントエンドコンポーネントの重量を補償し、楽で安定した垂直移動を可能にします。
・

 真空ブレーカーが組み込まれており、配管システムの迅速なドレンを促進し、作業後の液体の残留を防ぎます。
・

静電気保護の強化:

 オプションアクセサリー
・

 タンカーが適切にアースされていない場合に視覚的および聴覚的なアラートを提供し、静電気の蓄積を防ぎます。
・

タンクレベルアラーム:

液面が設定限度を超えた場合にアラームまたは信号出力をアクティブにします。

 水中ポンプ:
タンカーから液体を汲み出すために使用されます。

 カスタマイズされた構成:
追加オプションはリクエストに応じて利用可能です。
