製品詳細
ブランド名: COWELL
Model Number: FLR Series
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: ハードカートン
受渡し時間: 3〜10営業日
支払条件: T/T
電源: |
AC24Vまたは220V |
直径: |
15mm~2000mm |
送信機の出力: |
4-20mA;パルス; RS485 Modbus RTU;ハート |
パルサー温度: |
-40℃~220℃ |
正確さ: |
+-1-2.5% |
電源: |
AC24Vまたは220V |
直径: |
15mm~2000mm |
送信機の出力: |
4-20mA;パルス; RS485 Modbus RTU;ハート |
パルサー温度: |
-40℃~220℃ |
正確さ: |
+-1-2.5% |

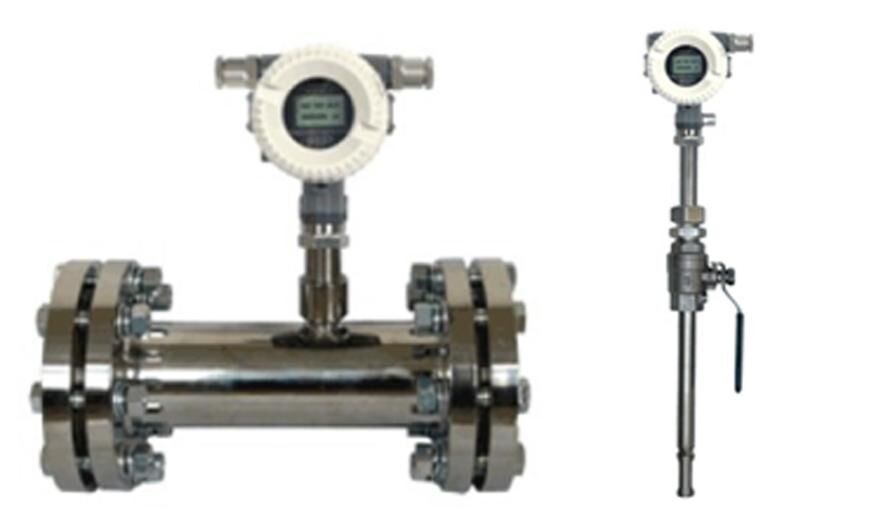

FLRシリーズ 熱ガス量流量計
記述
熱ガス質量流量計は,熱拡散原理に基づいて設計され,恒温差法を使用してガスを正確に測定します.高度なデジタル化簡単に設置し,正確に測定できます.
センサーセクションは,基準級のプラチナ抵抗温度センサー2つで構成される. 動作中に1つのセンサーが中気温T1を連続的に測定する.もう一つは,中気温より高い温度T2に自己熱し,液体流動速度を検出するために使用されます.速度センサーとして知られています
温度差は ΔT = T2 ̇ T1 で,T2 > T1 です.液体が流れる時,ガス分子はセンサーと衝突し,T2から熱を運び去り,温度が下がります.ΔTを恒定に保つために, T2への供給電流は増加する必要があります. ガス流が速くなるほど,より多くの熱が運ばれます. ガス流量と増加した熱の間に固定的な機能関係があります.これは恒温差の原理の基礎です.
利点
ガス流量測定には温度や圧力の補償を必要とせず,単純で正確な操作を保証する真の質量流量計ですそれはガス質量流量または標準体積流量を提供することができます.
広範囲のターンドダウン比を備えており,ガスの速度を100Nm/sから0.1Nm/sまで測定することができ,ガス漏れ検出に適しています.
振動耐性も長持ちし,動く部品や圧力感受性のある部品を含まないため,測定精度は振動の影響を受けない.
設置と保守は簡単です.適切なフィールド条件下で,生産を停止することなく設置と保守を実行できます (特別なカスタマイズが必要です).
完全にデジタルなデザインで 正確な測定と 簡単な保守を可能にします
RS-485またはHART通信により,工場自動化とシステム統合をサポートします.
テクニカル仕様
|
パフォーマンス |
技術パラメータ |
|
|
構造モード |
挿入型 |
パイプラインタイプ |
|
中等 |
すべてのガス (除く)アセチレン) |
|
|
流量範囲 |
DN80~4000mm |
DN15~2000mm |
|
速度 |
0.1~100Nm/s |
|
|
精度 |
+-1~2.5% |
|
|
作業温度 |
センサー -40~+220°C 変換器 -20~+45°C |
|
|
仕事 の 圧力 |
≤ 2.5Mpa |
≤ 4.0Mpa |
|
電源 |
DC 24V または 220VAC ≤ 18W |
|
|
反応 の 速さ |
1S |
|
|
出力信号 |
4~20mA パルス RS-485 ハート プロトール |
|
|
アラーム |
1〜2 経路 リレー 通常開いた接触,10A/220VAC,5A/30VDC |
|
|
構造型 |
コンパクトか別物か |
|
|
パイプライン材料 |
炭素鋼,ステンレス鋼,プラスチック |
|
|
コンテンツを表示する |
質量流量,標準状態の体積流量,累積流量,標準時間,累積動作時間,流量など |
|
|
保護クラス |
IP65 |
|
流量範囲
|
パイプライン タイプ |
直径 |
圧力 |
空気流量範囲 |
水素流量範囲 |
装置 Sizemm |
|
DN15 |
1.6 |
0.65 ̇65 |
0.1110 |
200 |
|
|
DN25 |
1.6 |
1.75・175 |
0.28・28 |
200 |
|
|
DN32 |
1.6 |
2.9 ¥290 |
0.45・45 |
200 |
|
|
DN40 |
1.6 |
4.5 ¥450 |
0.7 ̇70 |
200 |
|
|
DN50 |
1.6 |
7・700 |
1.1 ¥110 |
200 |
|
|
DN65 |
1.6 |
12 円1200 |
1.85185 |
260 |
|
|
DN80 |
1.6 |
18・1800 |
2.8 ¥ 280 |
260 |
|
|
DN100 |
1.6 |
28 円2800 |
4.7 ¥470 |
260 |
|
|
DN125 |
1.6 |
44 円 4400 |
7・700 |
260 |
|
|
DN150 |
1.6 |
63 円6300 |
9.4 ¥940 |
260 |
|
|
DN200 |
1.6 |
100 円10000 |
18.8 ¥1880 |
260 |
|
|
DN250 |
1.6 |
170 円17000 |
28.2 ¥2820 |
300 |
|
|
DN300 |
1.6 |
250 円25000 |
40.6 ̇4060 |
300 |
|
挿入型 |
直径 |
圧力 |
空気流量範囲 |
水素流量範囲 |
装置の大きさmm |
|
DN80 |
1.6 |
0.65 ̇65 |
0.1110 |
パイプの穴の大きさ 20MM |
|
|
DN100 |
1.6 |
1.75・175 |
0.28・28 |
||
|
DN125 |
1.6 |
2.9 ¥290 |
0.45・45 |
||
|
DN150 |
1.6 |
4.5 ¥450 |
0.7 ̇70 |
||
|
DN200 |
1.6 |
7・700 |
1.1 ¥110 |
||
|
DN250 |
1.6 |
12 円1200 |
1.85185 |
||
|
DN300 |
1.6 |
18・1800 |
2.8 ¥ 280 |
||
|
DN300 |
1.6 |
28 円2800 |
4.7 ¥470 |
||
|
DN350 |
1.6 |
44 円 4400 |
7・700 |
||
|
DN300 |
1.6 |
63 円6300 |
9.4 ¥940 |
||
|
DN300 |
1.6 |
100 円10000 |
18.8 ¥1880 |
||
|
DN350~DN1000 |
1.6 |
... ほら |
... ほら |
